홀다운 클램프 만들기

2021/03/01

헝거리 취목을 하면서 필요한 공구들 중의 하나가 클램프라고 절실히 느끼고 있습니다. 목재 가공 또는 조립을 위해서 필요한 것이 클램프입니다. 현재 충분하지는 않지만 미니 클램프 그리고 조립을 위한 클램프를 몇개를 가지고 있습니다.

하지만 대패 작업등을 위해서 작업대 위에 판재 고정하거나 핸드 드릴프레스 사용시 목재 고정을 할때 미니 클램프나 C 클램프를 이용을 하였는데 이게 클램프 길이의 제한으로 사용에 많은 제약이 따릅니다.

그래서 테스트 겸 간단하게 홀다운 클램프를 만들기로 하였습니다. 다운홀 클램프는 작업대의 홀에 삽입하는 방식이나 T트랙을 이용하는 방식등이 있습니다.

이런 공구들을 구매해서 사용하면 아주 좋겠으나 헝그리 취목인 엄두도 못넵니다. 그리하여 자작 홀다운 클램프를 만들어 봅니다.

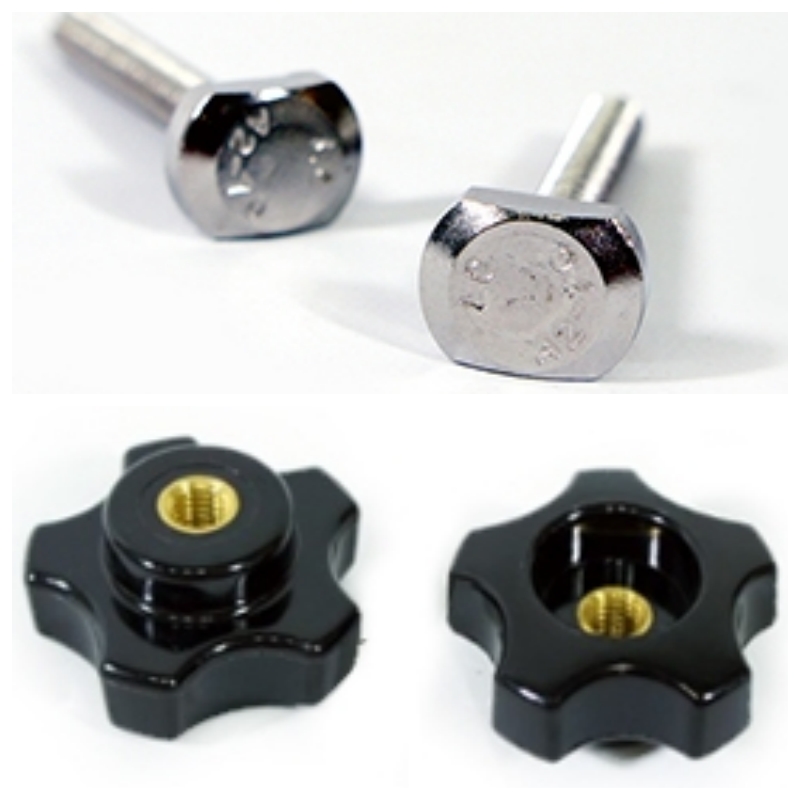

모든것을 자작할 수 없기 때문에 M8mm x 100mm T 볼트와 M8mm 관통노브는 인터넷에서 구매를 하였습니다. 관통노브도 너트와 짜투리 목재롤 만들려고 하다 관통 노브의 가격이 그렇게 비싼게 아니어서 구매했어요.

가공 목재를 고정할 부품은 짜투리 목재를 가공하여 만듭니다. 밴드쏘를 이용하여 C자형으로 절단을 하고 중앙은 트리머로 홀을 가공하였습니다.

바로 테스트를 해봅니다. 가공 부재의 높이에 맟추어 클램프 끝단을 짜투리 목재를 괴어서 높이를 맞추어야 클램핑이 확실하게 됩니다. 핸드 드릴프레스에 고정하여 35mm 포스트 비트로 홀 가공을 해보았습니다.

핸드드릴 프레스이긴 하지만 가공 부재의 흔들림없이 깔끔하게 가공이 되었습니다.

한동안 이것으로 사용해보고 보완점을 찾은다음 제대로 만들어 보도록 해야겠습니다.
