소파 또는 침대 프레임을 만들때 분해 조립이 가능하게 해 줄수 있는 철물을 짜투리 목재를 이용해서 만들어 봅니다. 이 연결 철물은 우드워크의 벼룩시장 등록상인 "우드빈"에서 판매하는 제품이 있는데 저는 가능한 홀 가공을 작게 하기 위해서 철물을 작게 만들어 봤습니다. 하지만 조립테스트를 하면서 너트의 크기 때문에 출물을 작게 만들어도 가공해야하는 홀의 크기는 줄일 수가 없음을 늦게 깨달았습니다. 즉 제작시 특별한 장점이 없다면 그냥 판매하는 물품을 구매하는 것이 저렴합니다.

연결에 사용할 철물 및 공구는 10mm 홀이 가공된 철물, 8mm 스텐 볼트(1M 스텐 볼트를 필요한 길이로 절단), 8mm 너트 및 와샤 입니다.

연결 철물 및 공구

테스트 할 목재는 건축용에 사용되는 49T 짜투리 목재 입니다. 가공할 부위를 마킹을 합니다. 하부 하중에 도움이 되도록 10mm 목심을 넣을 생각입니다.

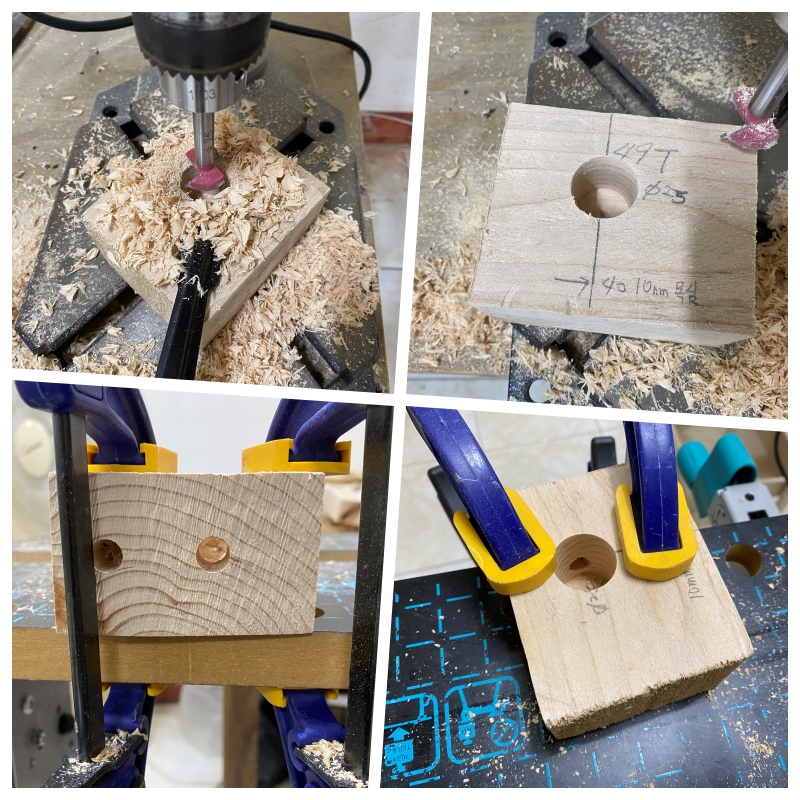

25mm 지름 홀 그리고 10mm 홀 가공을 합니다.

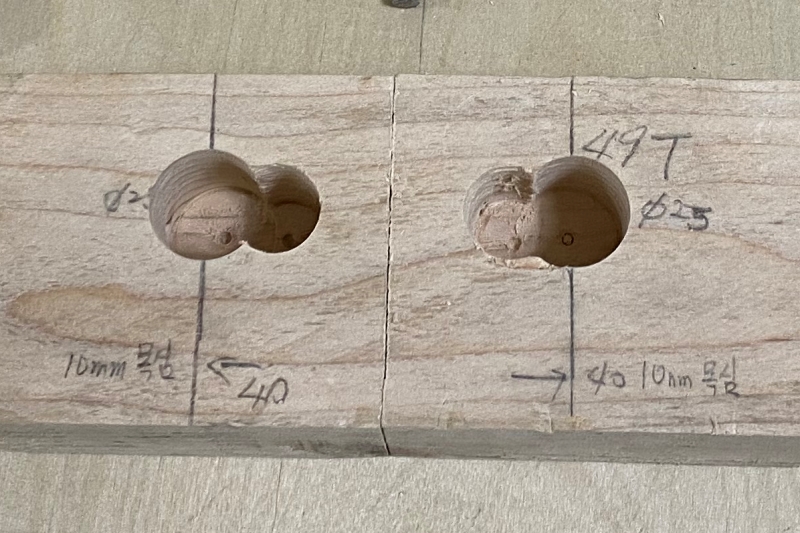

가공 후 조립을 할려고 했지만 25mm 지름으로는 철물을 넣을 수가 없었습니다. 그래서 철물을 넣을 수 있는 공간을 확보할 수 있도록 추가로 20mm 홀을 가공하였습니다. 땅콩모양이 되었네요.



이렇게 공간을 만들어도 이번에는 너트를 돌릴 스패너가 들어가지 않아 결국에는 35mm로 홀을 가공하였습니다. 가공 홀을 최대한 작게 만들려고한 이유는 추후 만들 소파 프레임의 두께가 60mm로 철물 연결을 두개로 하기에는 공간이 부족해서 인데 결국에는 소파를 만들땐 하나로만 했습니다.



최종적으로는 중간에 목심을 넣고 35mm 홀을 가공하고 조립을 하였습니다. 조립 후 굉장히 강하게 조립되어 소파나 침대에 적용하여도 구조상에 문제가 되지는 않을 것 같습니다.
